Solteko materialaren manipulazioan, uhal garraiatzaileak berak ematen du arreta. Ikusgarria, garestia eta, jakina, funtsezkoa da eragiketetarako. Hala ere, uhalari eusten dioten osagaiek —egunero milaka tona materialen karga jasaten duten arrabolen garraiatzaileak— beste edozein faktorek baino zuzenago zehazten dute uhalaren bizitza. Gaizki lerrokatuta edo garraiatutako garraiatzailea daraman arrabol batek higadura-puntua sortzen du, uhalaren estalkia urratzen duena, beroa sortzen duena, energia-kontsumoa areagotzen duena eta, azken finean, uhalaren ordezkapen goiztiarra eragiten duena, dozenaka mila dolar kostatzen dituena.

Zinta garraiatzeko arrabolafabrikatzaileek diseinu espezializatuekin erantzun dute erronka operatibo zehatzei aurre egiteko: materiala sortzea, gerrikoaren jarraipena, inpaktuaren erresistentzia eta ingurumenaren korrosioa. Aldaera espezializatu hauen artean, espiral galtzada, orrazi paraleloa, alderantzizko V motakoa eta zeramikazko garraiatzailea aplikazio desberdinetarako balio dute. Garraiatzaileen arrabol mota hauek fabrikazio-elementu komunak partekatzen dituzte (maiztasun handiko hodi soldatuak, dentsitate handiko nylonezko zigiluak, errodamenduak eta altzairu biribila), baina gainazaleko konfigurazioan eta optimizazio funtzionalean desberdinak dira.

Zergatik Garrantzitsua da Garraioa Garaioen Arrabolen Hautaketa

Garraio-sistema bat bere arrabolen trena bezain fidagarria da. Garraioa daraman arrabolak gerrikoari eta materialaren kargari eusten dio, uhalaren lerrokadura egokia mantenduz. Arrabol batek huts egiten duenean, ondorioak jauzi egiten dira:

• Gerriko kalteak: arrabola daraman zinta garraiatzailea gainazal urratzaile geldi bihurtzen da, zirrikitu bat zizelkatuz mugitzen den uhalaren estalkian
• Arrastaketa areagotua: biratzen ez diren edo erresistentzia handiko arrabolek motorren potentzia-kontsumoa areagotzen dute
• Materiala isurtzea: oker lerrokatuta dauden arrabolek uhalak gaizki bideratzen dituzte, eta materiala sistemaren albotik botatzen dute
• Egiturazko tentsioa: arrabolen erresistentzia irregularrak uhalaren tentsio-aldaerak sortzen ditu, tentsioa lotzen eta bultzatzen dutenak

Behean deskribatzen diren arrabolen garraiatzaile espezializatuen diseinuek industria eta aplikazio jakin batzuetan ohikoak diren hutsegite modu espezifikoak jorratzen dituzte.

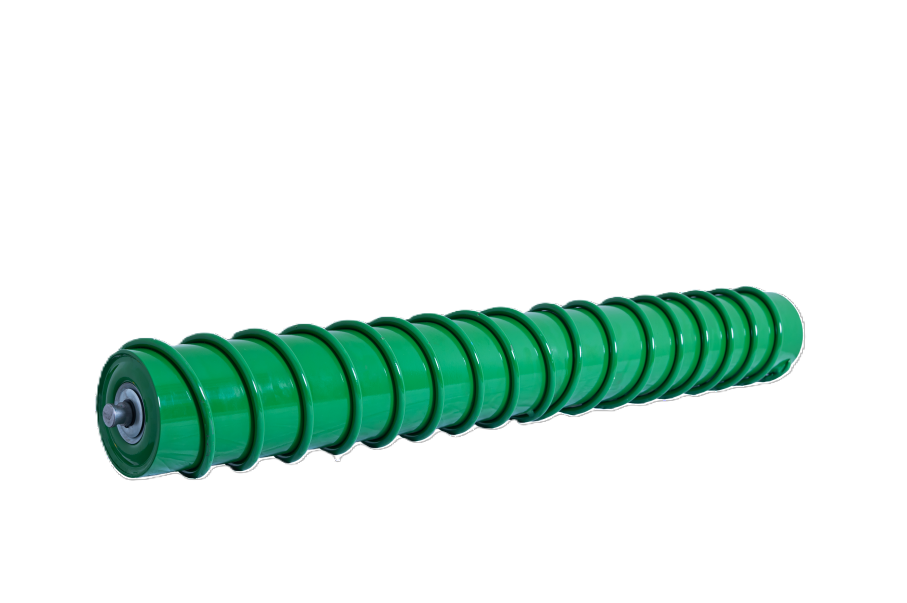

Spiral Idler: material itsaskorretarako autogarbiketa

Espiral galga arrabolaren aldaera bat da, materiala eramateko uhalaren gainazalera atxikitzen den aplikazioetarako diseinatua. Maiztasun handiko hodi soldatuak, dentsitate handiko nylonezko zigiluak, malguki kiribilak, errodamenduak eta altzairu biribilak eginda, espiral galtzadak gainazal helikoidala du.

Funtzionamendu-printzipioa

Gerrikoa galga espiralaren gainetik igarotzen den heinean, helikoide-ereduak kontaktu-puntu diferentzialak sortzen ditu, gerrikoaren eta atxikitako materialaren arteko gainazaleko tentsioa hausten dutenak. Gordailu itsaskorrak (buztina, harea hezea, hezetasunarekin birrindutako minerala) uhalaren gainazaletik askatzen dira garraiatzailearen arrabolean pilatu beharrean.

Gako Aplikazioak

• Agregatuak eta hareak prozesatzea
• Buztina eta mineralen manipulazioa
• Ikatza prestatzeko plantak
• Material itsaskorrak edo hezetasun handikoak garraiatzen dituen edozein uhal

Diseinu espiralak uhal-arraska eta garbigailu bereizien beharra murrizten du, beraiek mantentzea eta doikuntza eskatzen dutenak. Auto-garbiketa pasiboa duen arrabol garraiatzaile bat bilatzen duten operadoreentzat, espiral tentsioak mantentzerik gabeko irtenbidea eskaintzen du.

Orrazi paraleloa: itzulera uhalaren garbiketa auto-garbiketa-egiturarekin

Orrazi paraleloa mota bat dagarraiatzailea eramateko arrabolaitzultzeko gerriko aplikazioetarako berariaz konfiguratua. Maiztasun handiko hodi soldatuak, dentsitate handiko nylonezko zigiluak, orrazi itxurako gomazko eraztunak, tarteatzaileak, errodamenduak eta altzairu biribilak ditu.

Itzultzeko Gerriko Funtzioa

Garraiatzaile-sistema baten itzuleran (garraiatze-ibilbidearen azpian hutsik doan uhalaren zatia) material garraiatzea pilatu daiteke, itzulerako bidetik erortzen baita eta etxeko arazoak sortuz. Orrazi paraleloa itzulerako uhalak finkatzeko diseinatutako garraiatzaile bat da, garbiketa-ekintza aktiboa eskaintzen duen bitartean.

Autogarbiketa Ezaugarriak

Orrazi itxurako gomazko eraztunek garbiketa-ekintza mekanikoa sortzen dute gerriko gainazalean. Itzultzeko uhala garraiatzailea daraman arrabol honen gainetik igarotzen den heinean, atxikitako materiala askatu eta erortzen da, uhalarekin buztan-poleara joan beharrean. Errendimenduaren ezaugarri nagusiak hauek dira:

• Zarata txikia: orraziaren diseinuak kontaktu zarata murrizten du gainazal solidoko arrabolekin alderatuta
• Hodi-horma lodia: Egitura-iraunkortasuna hobetu da itzuleran zerbitzurako
• Biraketa malgua: Ijezketa-erresistentzia baxuak potentzia-galera murrizten du
• Erresistentzia baxua: errodamenduen arrastaketa murrizten da ohiko itzulera galtzadarekin alderatuta

Zintaren itzulerako bideetan materiala itzultzeko zailtasunak dituzten instalazioetarako, orrazi paraleloak kanpoko potentzia edo kontrol sistemarik behar ez duen garbiketa-irtenbide pasibo bat eskaintzen du.

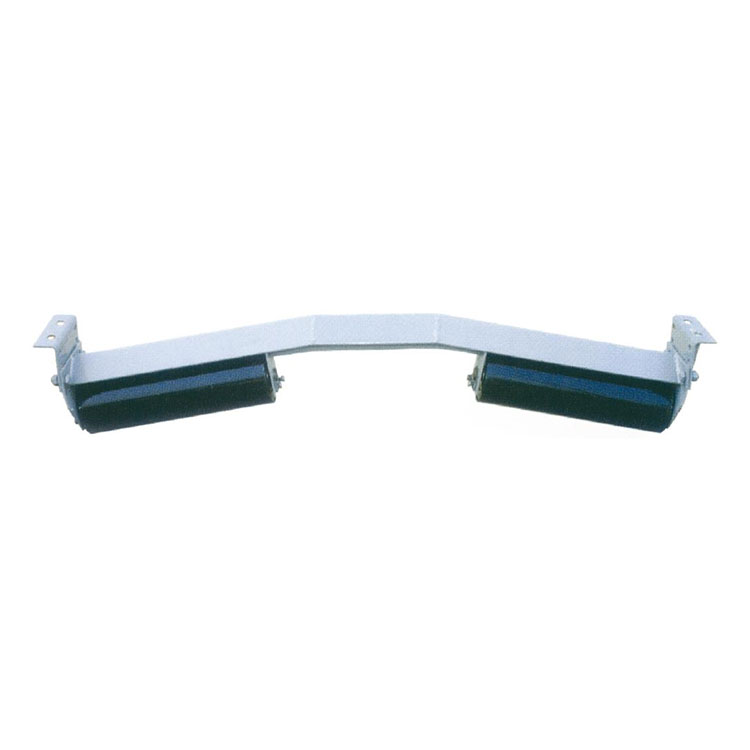

Alderantzikatua V motako tenplua: uhalaren kentzea eta jarraipena

Alderantzizko V motako tenplua uhal garraiatzaile-sistemetan itzulerako uhalaren angelu-aldaketa konpontzeko erabiltzen den arrabol garraiatzailea da. Bere funtzio nagusia gerrikoa kentzea da: gerrikoak gora hegan egitea eta egitura-osagaiak urratzea ekiditzea.

Gerrikoa Ezabatzeko Funtzioa

Zinta garraiatzaile luzeetan, bereziki sekzio inklinatuak edo uhal-abiadura handiak dituztenetan, itzulerako uhalak erroiluen galtzadak altxa ditzake, uhalaren tentsioaren dinamikaren edo airearen barneratzearen ondorioz. Goran hegan egiten duen gerriko batek egitura-altzairuarekin kontaktuan jartzen du (habe gurutzatuak, hariak, pasabideak) estalkiaren urradura eta uhalaren ertzean kalteak eraginez.

Garraiatzaile garraiatzeko arrabol honen V alderantzizkoaren konfigurazioak uhalaren harrapatzen eta eusten duen profila sortzen du, kontaktu koherentea mantenduz, biraketa librea ahalbidetuz. Uhal bertikalaren mugimendua ahalbidetzen duten itzulera lauak ez bezala, alderantzizko V formak uhalaren posizioa mugatzen du fisikoki.

Zigilatzea eta Ingurumena babestea

Garraiatzaile garraiatzeko arrabol honen bi muturrek labirinto zigilu-egiturak dituzte, alde biko errodamendu zigilatuekin konbinatuta. Oztopo bikoitzeko sistema honek honako hau eskaintzen du:

• Hautsaren babesa: Labirintoko zigiluak partikula finak sartzea ekiditen dute
• Urarekiko erresistentzia: alde biko zigiluak hezetasuna baztertzen du ingurune hezeetan
• Errodamendu-bizitza luzatua: Kutsadura-esklusioa errodamenduen bizitza-zerbitzuarekin zuzenean erlazionatuta dago

Ingurune hautsez edo hezeetan diharduten arrabolen garraiatzaileentzako (meategiak, harrobiak, kanpoko biltegietako garraiatzaileak) zigilatzeko kalitatea hiru hilabete eta hiru urteko bizitzaren arteko aldea izaten da.

Zeramikazko Garraioaren Idler: urradura eta korrosioarekiko erresistentzia

Zeramikazko zinta garraiatzailea altzairu edo kautxua baino, aluminio oxidozko (alumina) gainazalekin eraikitako arrabol garraiatzailea da. Material aukeraketa honek abantaila espezifikoak eskaintzen ditu aplikazio erasokorretarako.

Materialaren propietateak

Aluminio oxidoa (Al₂O₃) zeramika eskaintzen du:

• Gogortasun handia: Rockwell HRA eskalan 80 gainditzen du, altzairua baino nabarmen gogorragoa
• Azidoaren erresistentzia: altzairuzko arrabolak korroditzen dituzten disoluzio azidoek ez dute eragiten
• Alkali erresistentzia: Kimikoki egonkorra oinarrizko inguruneetan
• Urradura erresistentzia: altzairua edo kautxua urratuko luketen material zorrotz eta gogorrekin kontaktuan irauten du

Aplikazio egokiak

Zeramikazko zinta garraiatzeko arrabola oso erabilia da meatzaritzan, harea eta legarra, altzairuaren metalurgia, industria kimikoa eta beste industria batzuetan:

• Gogortasun handiko materialek (burdina, takonita, granitoa) altzairuzko galtzadak azkar higatzen dituzte
• Ingurune korrosiboek (ongarri plantak, manipulazio kimikoak) altzairuzko gainazalak erasotzen dituzte
• Uhalaren abiadura handiek higadura bizkortzen dute arrabolen gainazal ohiko garraiatzaileetan

Konpromisoak

Zeramikazko galtzadak normalean altzairuzkoak baino gehiago kostatzen dira eta astunagoak dira, uhalaren transmisioaren ahalmena eta egitura-euskarria kontuan hartu behar dira. Hala eta guztiz ere, urraduraren ondorioz hilerorik gabeko aldaketak izaten dituzten eragiketetarako, zeramikazko bizitza luzeak sarritan justifikatzen du prima. Zeramikazko zinta garraiatzeko arrabolak ordezkapenen arteko tarte luzeagoak eskaintzen ditu, lan-kostuak eta mantentze-lanak gelditzeko denbora murrizten du.

Fabrikazio-Kalitate-adierazle komunak

Arrabol-garraiatzaile mota guztietan (espirala, orrazia, V alderantzizkoa, zeramika) fabrikazio-ezaugarri batzuek kalitatea adierazten dute konfigurazioa edozein dela ere.

Maiztasun Handiko Soldatutako Hodia

Arrabol garraiatzaile baten hodi-gorputzak zuzena, biribila eta horma-lodiera koherentea izan behar du. Maiztasun handiko soldadurak barneko flash minimoarekin eta metalurgia koherentearekin jostura sortzen du. Kalitate txarreko hodiek arrabolen eszentrikotasuna eragiten dute, bibrazioak eta uhalaren astinduak sortzen dituzte.

Dentsitate handiko nylonezko zigiluak

Zigelek kutsadura baztertzen dute. Dentsitate baxuko zigiluak hezetasuna xurgatzen dute, puztu eta eraginkortasuna galtzen dute. Dentsitate handiko nylonak dimentsio-egonkortasuna mantentzen du, lubrifikatzailea mantentzen du eta kutsatzaileak kanpoan mantentzen ditu. Arrabolaren zigilua daraman garraiatzailea izan ohi da zerbitzu-bizitza zehazten duen osagaia.

Errodamenduak

Alde bikoitzeko errodamendu zigiluak (bizitzarako zigilatutako errodamenduak ere deitzen dira) aurrez lubrifikatuta daude eta ez dute mantentze-lanak behar. Arrabolen errodamenduen hautapena karga eta abiadura eskakizunekin bat etorri behar da; tamaina gutxiko errodamenduek aldez aurretik huts egiten dute, eta tamaina handiko errodamenduek kostua alferrik handitzen dute.

Altzairu biribila

Ardatz-muturrek eta errodamenduak muntatzeko gainazalek biribiltasun eta gainazaleko akabera onak behar dituzte. Ardatz zehaztasunek deformazioa sortzen dute, errodamenduak modu irregularrean kargatzen dituzte eta arrabolen muntaia daraman garraiatzailearen porrota goiztiarra eragiten dute.
